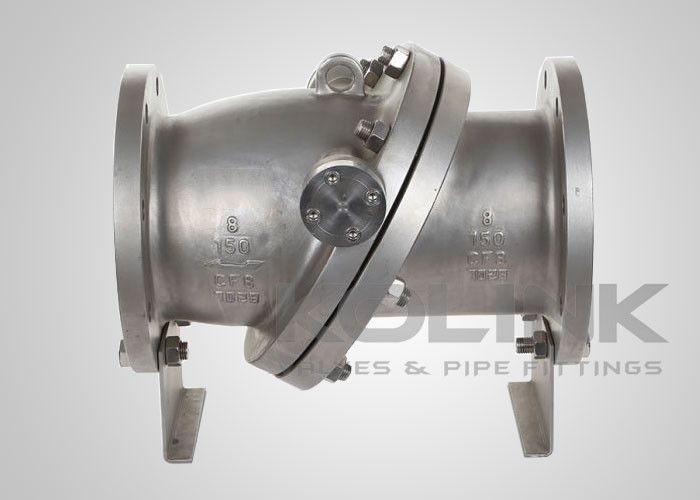

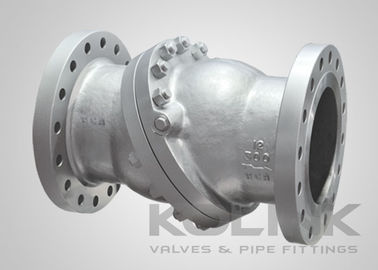

傾きディスクチェックバルブ,高速開口 低頭損失,鋳造鋼不oxidable

傾きディスク チェックバルブ 鋳鋼 迅速開口 低頭損失

傾き式ディスクチェックバルブは,同じサイズのスウィングチェックバルブよりもわずかに圧力が落ちる.これらのチェックバルブは,ヒンジなしの単片ディスクを持っています. 流れ力の反応として,円盤は円盤のジオメトリ内にあり,弁体の中央線よりわずかに上にあるヒンジピンについて回転する座席に回転する円盤のため,密封面は円形である必要があります.いくつかの傾き円盤チェックバルブには,円盤に対重量が含まれています.低流量でディスクの安定性を劇的に高め.

傾きディスクチェックバルブは,高エネルギー水ハンマーの可能性を最小限にするために特別に設計されました.この目的は,回転の円盤の中心部をそのピボットポイントから短い距離で位置付けることによって達成されます流量停止または流量逆転でディスクが迅速に閉まるようにします.このバルブを完全に開いているようにサイズすることは最善です.円盤は,完全に開いていない流量条件下では,比較的安定している..

座席の漏れを最小限にするため 座席の漏れを最小限にするため円盤と車体内座席の円形座席表面がうまく合わさなければならない.円盤のピボットの位置が正確でなければならない.

特徴傾き式ディスクチェックバルブs:

ワンピース ボディデザイン
長面対面型 フレンジ型
素早い操作のためのインライン傾斜ディスク
スプリング式設計

適用される基準傾き式ディスクチェックバルブs:
a) 設計・製造:API 6D,BS 1868,ASME B16.34
(b) 面対面:API 6D,ASME B1610EN 558
c) 接続端:ASME B16.5ASME B1625EN 1092,JIS B2220
d) 試験と検査:API 6D,EN 12266,API 598,BS 6755
