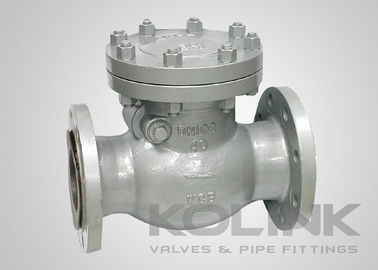

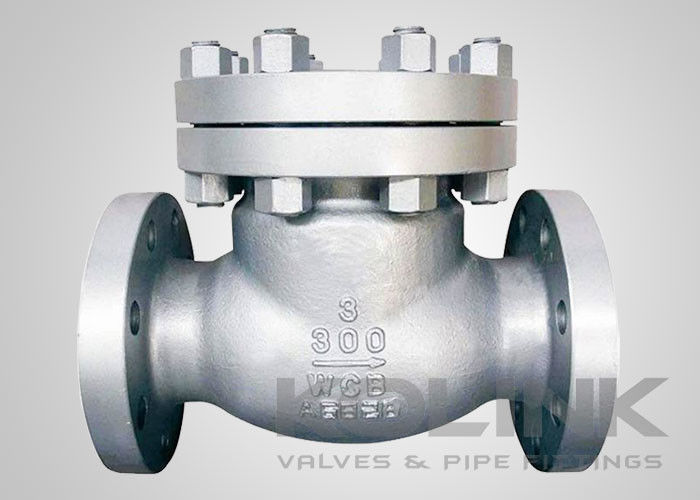

鋳鋼スイング逆止弁 フランジ接続 Class 150-1500 WCB

スイングチェックバルブは、汎用用途に最も一般的で最適なチェックバルブです。すべてのチェックバルブ設計の中で、これらのバルブは、同じサイズの他のチェックバルブと比較して、最も低い圧力損失を生み出します。これらは、メンテナンスが容易なシンプルな設計が特徴です。

スイングチェックバルブは、流れの力を利用して、ディスクを閉位置からバルブ本体内のヒンジストップに対して、弧を描く動きで完全に開いた位置に移動させることで機能します。ディスクとスイングアームアセンブリの重量と重心の位置により、流れが中断または逆転した場合、バルブは閉位置に戻ります。ヒンジピンに取り付けられた外部カウンターウェイトは、ディスクが閉位置に戻る反応時間と速度を増減するために使用されることがあります。シート面は通常平らであり、シートに対するラジアルディスクの位置決めは、シートに対して平らである必要があることを除いて、重要ではありません。

スイングチェックバルブのディスクは、安定した流れがあるシステムで、完全に開いた位置にある場合にのみ安定します。ディスク/ヒンジアセンブリの回転中心がそのピボットポイントからかなり離れているため、スイングチェックバルブが流れの停止または逆転時に閉じるには比較的長い時間がかかります。この間、逆流の力は、流れと圧力の蓄積から大きなエネルギー増加を経験する可能性があります。この状況は、ディスクがシートに叩きつけられると、高エネルギーの水撃作用を引き起こす可能性があります。

スイングチェックバルブは、バルブをより速く閉じ、叩きつけを防ぐように設計されたレバーとウェイトなどの多くのオプションで強化できます。
