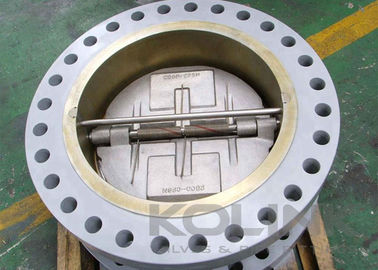

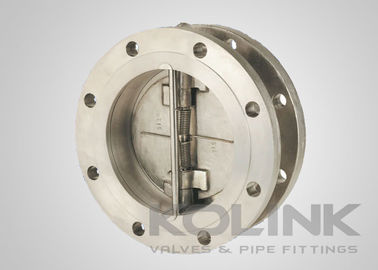

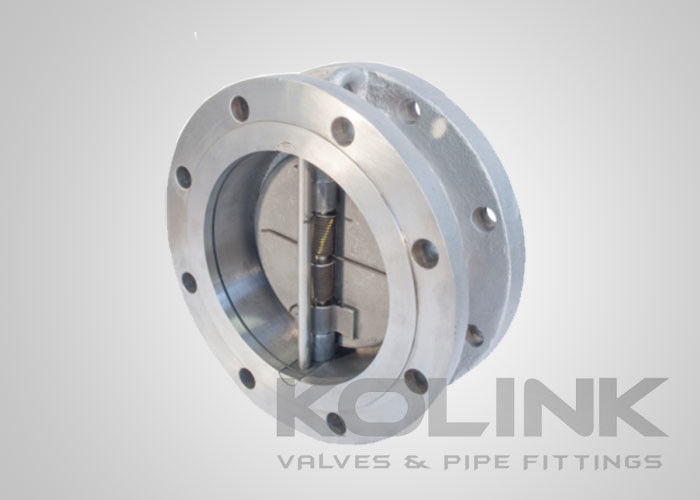

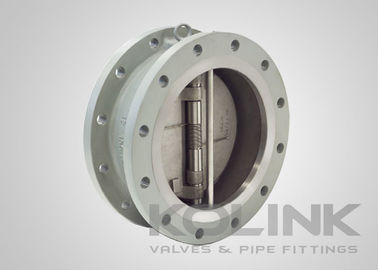

フランジェッド・ウェーファーチェック・バルブ ステンレス・スチール・ダブル・プレート 2-48インチ

デュアルプレートチェックバルブは、ボンネットがなく、パイプフランジ（ウェーハスタイル）の間に取り付けられます。この場合、バルブには、シャフトを中心に回転する2つのスプリング式半月形のディスクが含まれています。これらのバルブの実際の設計は、設計モデルとメーカーによって異なります。ほとんどは複数のフラットシートを備えています。デュアルプレートチェックバルブディスクは、回転ディスクの移動距離が短く、流れの停止または逆転に迅速に対応するため、適度なウォーターハンマーが発生する可能性があります。スイングチェックバルブよりもウォーターハンマーの可能性を最小限に抑えるのに優れていますが、圧力損失ははるかに大きくなります。

設計によっては、メンテナンスの労力は比較的簡単から困難までさまざまです。ボンネットのない設計のため、メンテナンスを行うには、すべてのデュアルプレートチェックバルブをラインから取り外す必要があります。デュアルプレートチェックバルブは、同じサイズのチルトディスクチェックバルブと比較して、圧力損失も大きくなります。

ほとんどのウェーハチェックバルブは2つのフランジの間に設置されており、フランジタイプである必要はありませんが、他のアプリケーションでは、バルブのより良い位置合わせのためにフランジタイプのウェーハチェックバルブが必要になる場合があります。フランジ付きバルブ本体は、お客様の要件に応じて鋳造または鍛造することができます。

• ワンピースボディデザイン
• 短い対面距離
• インラインダブルプレート
• 迅速な閉鎖のためのスプリング式ディスク
• フランジ付きウェーハエンド

• 設計と製造: API 6D、API 594
• 対面距離: API 6D、ASME B16.10、EN 558
• 接続端: ASME B16.5、EN 1092、JIS B2220
• 試験と検査: API 6D、EN 12266、API 598
