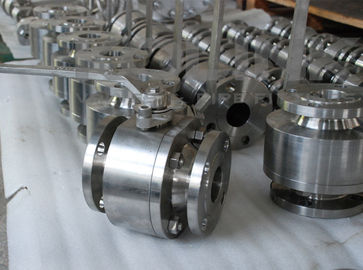

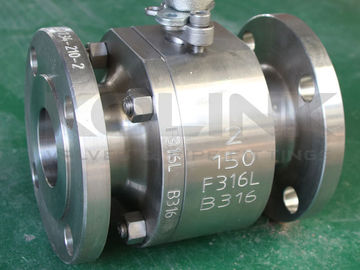

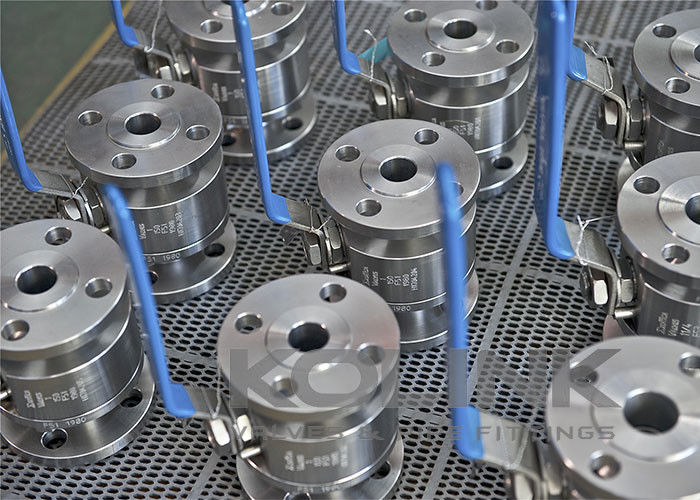

鋳造鋼 2pc ボールバルブ 150-1500級 フローティングボールフラング

鋳造鋼 2pc ボールバルブ 150-1500級 フローティングボールフラング

浮遊ボールバルブのすべての利点に伴い,KOLINKの鍛造鋼浮遊ボールバルブは,2つの部品の分割ボディと3つの部品のボディで提供されています.鍛造材料は最大指定動作圧下で十分な硬さと強さを保証する標準的な壁厚さ,高強度ボルトはパイプ圧に耐えるのに十分である.バルブの内部部位は,すべての種類の作業条件下で信頼性を確保するために設計され,選択されています.

鍛造された金属の浮遊ボールバルブは,機械的特性,圧力の保持,品質の向上のために鍛造された材料で,中高圧サービスと広い温度範囲に理想的です.そして小型のトランニオン搭載のボールバルブを入れ替える.

鋳造鋼の浮遊ボールバルブは,幅広いデザイン,材料,サイズ,圧力クラス,端接続があります.クリオジェニックと高温金属座席配置も利用可能.

デザイン 特徴:

1特別座席設計
浮遊球弁は通常柔軟な座席で設計されています. 中気圧が低いとき,座席とボールとの間の接触面は小さくなります.信頼性の高い密封を保証するために接触領域でより高い圧力を形成する中気圧が上昇すると,座席とボールの接触面は座席の弾性変形とともに大きくなります.座席が損傷することなく,より高い中程度の推力に耐えられるように.

2防火設計
パイプとバルブに火が偶然発生した場合,PTFEやその他の非金属材料で作られた座席リングは高温で燃え尽き,バルブに大量に漏れを起こす可能性があります.防火座席の設計は,ボールと座席の間の予防設計である.バルブ座席が燃え尽きると,中気圧でボールは連続的に下流の金属シールに向かって押し上げられ,補助的な金属対金属シールを形成します.バルブ漏れを効果的に減らすことができるさらに,中部フランジの密封蓋は金属の螺旋回り蓋ででき,高温下でも密封を保証できます.KOLINKの防火設計は,API607で承認されています..

3防爆とステムシール
幹は,その下端に統合カラーで加工され,弁の内腔から設置されます.幹がバルブネックによって遮断され,バルブ空洞の異常な圧力上昇条件下で,メディアによって吹かれないようにさらに,火災の場合,幹の包装が燃え尽きると漏れを防ぐために,幹の肩と体との接触の間には,押力洗浄機が正密封器を形成します.中気圧の上昇とともに密封力が増加します異なる圧力下での信頼性の高い茎密封を保証し,漏れを防止し,事故による拡散を防ぐため

4シェブロン・パッキング

シェブロンパッキングは,腺領域の中気圧に対する密封圧を効果的に調整し,幹パッキングの密封をより信頼性のあるものにすることができます.

5. 静止性防止構造
球弁には反静電装置が搭載されており,球体と体間を幹を通って静電チャネルを形成することができる.バルブ動作中に摩擦によって蓄積された静電を放出するために電気の火花による火災や爆発を回避し,システムの安全を確保する.

6.バルブロックについて 装置
手動球弁は,完全に開いているときまたは完全に閉ざされているとき,位置にロックすることができます.ロック穴を持つ位置付けパーツは,弁の誤操作を防ぐように設計されています.また,パイプラインの振動や他の予測不能な要因による バルブ開閉を防ぎます燃やし易く爆発性の高い石油,化学や医療用パイプライン,またはフィールドパイプラインでは特に有効です.

バルブが開いているとき,バルブ鍵はパイプラインに平行で,バルブが完全に閉ざされたとき,鍵はパイプラインに垂直です完全に開いたと閉ざされたバルブの表示がはっきりしているように

鋳造鋼の浮遊ボールバルブの特徴:
浮遊ボール型
分裂した体,最終エントリー
2 パーツまたは 3 パーツのボディ

フルポート または ポート を 減らす
API607 による防火
アンチスタティック装置
防爆幹

ギア操作またはアクチュエータ利用可能

選択可能なロック装置

選択可能 ISO 5211 直接マウントパッド

選択可能な金属座席設計

選択可能 ISO 15848 による低排出量パッケージング

鋳造鋼の浮遊球弁の適用基準:
a) 設計・製造:API 6D,BS 5351,API 608,ISO 17292,MSS SP-72

(b) 防火:API 607,API 6FA
(c) 面対面:API B1610, API 6D,EN 558,DIN 3202
d) 端接続:ASME B16.5EN 1092,JIS B2220,ASME B1625
試験と検査:API 6D,EN 12266,API 598
