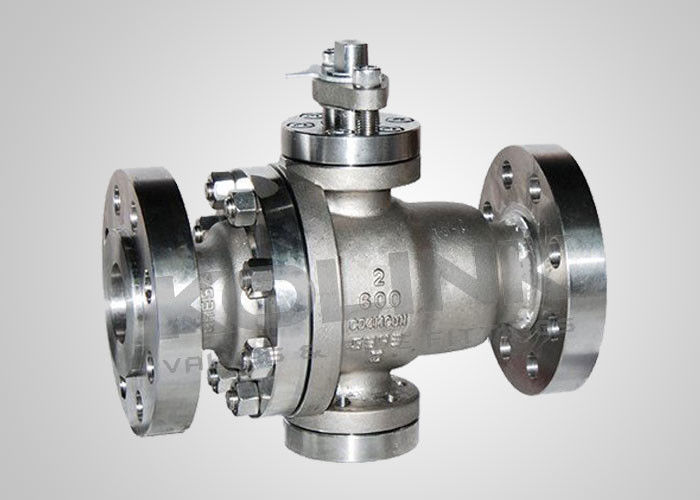

高温鉱業サービスのための金属座席ボールバルブ

メタル座席浮遊ボールバルブ 高温&鉱業サービス

メタル対メタル座席ボールのバルブは優れた耐熱性があり,軟い座席が使用できない重要なおよび重度のサービスアプリケーションに使用されています.特にサービスが汚れているとき500°Cまで高温で,またはその両方とも組み合わせた

球弁の金属座席は,ほぼすべてのアプリケーションとメディアに適合するために,より柔らかい材料の上に硬さのために行われる幅広い表面処理が提供されています.タングスタム 炭化物硬いクロム合金コーティングが,金属結合を形成するために,基礎金属に溶融することができる.密封面が高整合性があり,ほぼ孔隙のないもので,硬度が70HRCまでボールとシートの精密なラッピングにより,密閉を確実にするための優れたインターフェースが得られます.高精度で超鏡表面加工で加工されているボールスプリングを備えた金属座席は,密封の信頼性と安定した動作トルクを保証します.

設計の特徴:

1ボールとシートの表面硬化
HVOFコーティング,ニッケルベース合金,ウルガムカルバイド,ステライト合金スプレー溶接など,サービス条件に応じて異なるボールとシート硬化技術が採用されます.密封面材料の耐熱性は540°C~600°Cに達するこの材料は耐磨性も良し 衝撃性も高い

2柔軟なバルブ開閉
高温下では,ボールと座席は熱膨張により膨張し,2つの座席の間にボールの詰め込みを引き起こす.ディスクスプリングまたはスプリングで満たされた座席を使用することによって,熱膨張が吸収され,高温下で柔軟な開閉が可能.

3. 防火密封材料

メタル座席のボールバルブのガシケットはステンレス鋼 + 柔軟なグラフィット回転巻きででき,パッケージは柔軟なグラフィットです.これらの防火材料は,高温下でバルブを信頼性の高い密封を確保火事でも

4メタルシートのデザイン
金属の座席のスルーニオンボールバルブ弁が閉じて 中央腔を通気させると上流と下流の座席は,入口と出口の液体を独立して遮断します.双重ブロックと出血 (DBB) 機能を確保します.
メタルの座席の浮遊球弁は 中央腔から流出する液体を遮断し,通常は片方向密封し,体内に流れ方向が記されています.要求に応じて両方向シール構造も利用できます.

5信頼性の高い密封性能
ボールと磨き機を異なる位置で回転させることで,ボール表面は高丸みと細さまで磨き上げられます.プレスリング付きの座席密封と液体圧力による座席密封の両方,金属座席のボールバルブの漏れ率はASME B16のレベルIVを満たす可能性があります.104.

メタル座席のボールバルブの特徴:
フローティングボールまたはトランニオンマウントボールタイプ
分裂した体,最終エントリー
2 パーツまたは 3 パーツのボディ

フルポート
柔らかいPTFEシートなしで完全に防火
アンチ静止設計
防爆幹

ギア操作またはアクチュエータ利用可能

選択可能 ISO 15848 による低排出量パッケージング

浮遊ボールバルブに関する適用基準:
a) 設計・製造:API 6D,BS 5351,API 608,ISO 17292,MSS SP-72

(b) 防火:API 607,API 6FA
(c) 面対面:API B1610, API 6D,EN 558,DIN 3202
d) 端接続:ASME B16.5EN 1092,JIS B2220,ASME B1625
試験と検査:API 6D,EN 12266,API 598
