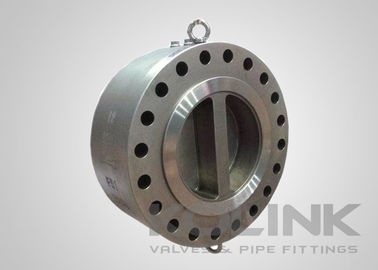

弾力性のあるフランジを付けたようになった二重ドアのウエファーの逆止弁のつくステンレス鋼及び金属

弾力性のあるフランジを付けたようになった二重ドアのウエファーの逆止弁のつくステンレス鋼及び金属

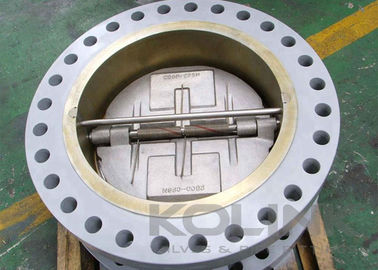

二重版の逆止弁は管のフランジ（ウエファー様式）の間にbonnetlessそして取付けられて。この場合、弁はシャフトについて回る2つのバネ付きの半月によって形づけられるディスクを含んでいます。これらの弁の実際の設計は設計モデルと製造業者の間で変わります。ほとんどに多数の平らな座席があります。二重版の逆止弁ディスクに短い回転ディスク旅行があり、流れるために停止か逆転すぐに答えます従って適当な水撃作用のための潜在性はあります。それは潜在的な水撃作用を最小にすることで、しかし多くの高圧低下と振動逆止弁より幾分よいです。

設計によって、維持の努力は比較的簡単から困難まで及びます。すべての二重版の逆止弁はラインからbonnetless設計による維持を行うために取除かれなければなりません。二重版の逆止弁はまた高圧低下で同じサイズの傾くディスク逆止弁と比較されたとき起因します。

ウエファーの逆止弁のほとんどが2つのフランジと必要性の間でフランジを付けたようになったタイプである取付けられていないが他のある適用は弁のよりよい直線のためのフランジを付けたようになったタイプ ウエファーの逆止弁を必要とする場合もあります。フランジを付けたようになったバルブ本体は顧客の要求に投げられか、または造ることができます。

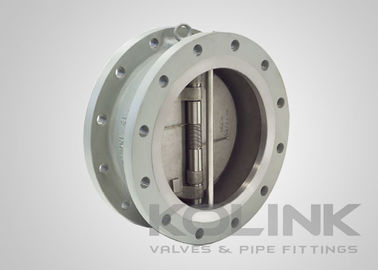

フランジを付けたようになった二重版のウエファーの逆止弁の特徴:

ワンピース ボディ設計
短いさしせまった
インライン見開き図版
速い閉鎖のためのバネ付きディスク
フランジを付けたようになったウエファーの端

フランジを付けたようになった二重版のウエファーの逆止弁の適当な標準:
a） Design&Manufacture:API 6D、API 594
向かい合ってb）:API 6D、ASME B16.10、EN 558
c）関係の端:ASME B16.5、EN 1092、JIS B2220
d）テストおよび点検:API 6D、EN 12266、API 598
