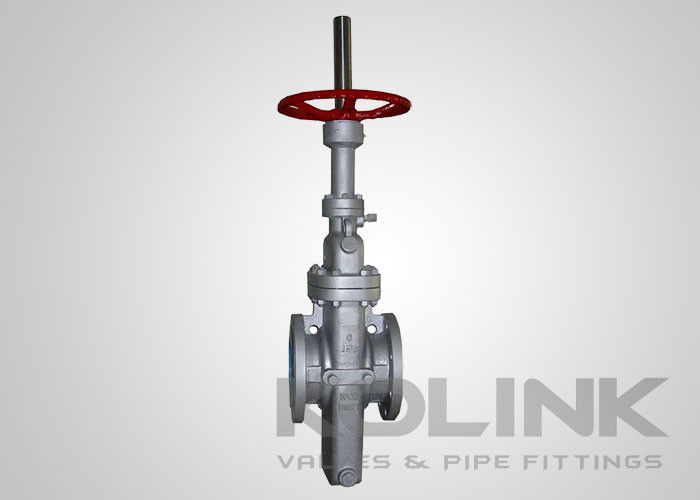

完全に通路ゲートバルブを通過できる,鋳鋼スラブゲートバルブクラス150

管を通るスラブゲートバルブ クラス150 鋳鋼 弾性座席

通路スラブゲートバルブは,通常,石油・ガスパイプラインに使用されます.
スラブゲートバルブは,スラブゲート,上昇する幹OS&Y,浮遊座席で製造されています. スラブゲートはシンプルな固体ゲートデザインです.ゲートと座席の間の金属対金属シール浮遊座席は,スラブゲートにマッチするように設計されています.各座席とボディ間のベルヴィルスプリングとOリングは,スラブゲートに対して緊密なシールを確保浮遊板ゲートは,高圧差差のアプリケーションで動的に緊密な下流密封を得るために,ライン圧の自然な力を使用します.低圧密封 は,座席 に エネルギー を 供給 し,腐食 や 破片 の 蓄積 を 最小限に 抑える o リング で 達成 さ れ ます普通の装飾も用意されています.

双重ブロックと出血能力と過剰な体圧の自動解消は,この座席設計の標準機能です.

円滑で連続した穴は,バルブ内の渦巻きを最小限に抑え,開いた状態では,同じ長さと直径のパイプの部分に相当する圧力低下を生成します.座席面は流れの流れの外にあり,したがって流れの侵食作用から保護されている.豚やスクラッパーが 損傷なく バルブを通過できます
管道スラブゲートバルブ設計により,電流ラインからバルブを外さずにサービス作業を行うことができるため,保守を最小限に抑え,容易にする.

特徴API導管ゲートバルブを通ってs:

フルホール通管ポート,完全にプラグイン可能
浮遊板のゲート
緩衝バルブ付きのスプリング/圧力を加えた座席リング
高圧と低圧でシャットダウン
双方向操作
ダブルブロックと出血性能が利用可能
流出による侵食から保護された座席面
位置表示
オンラインメンテナンスのための上部エントリー組
各種アクチュエーション (電気,気力,水力アクチュエーター)

適用される基準API導管ゲートバルブを通ってs:
a) 設計・製造:API 600,API 6D,BS 1414
(b) 面対面:API 6D,ASME B1610EN 558
c) 接続端:ASME B16.5ASME B1625EN1092 EN12627,JIS B2220
d) 試験:API 598,API 6D,EN 12266
