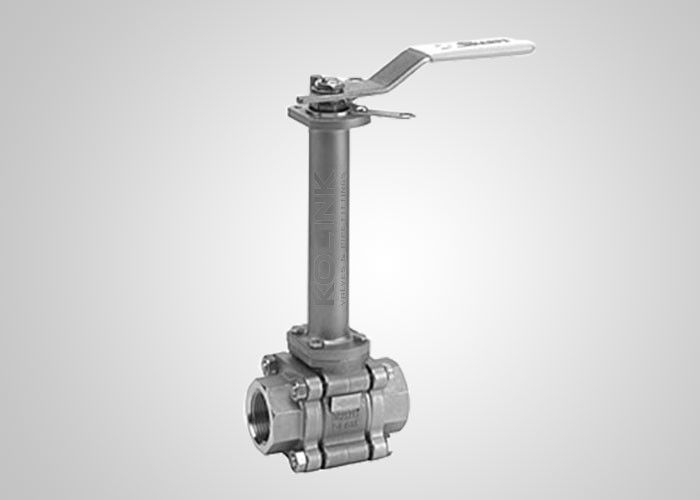

低温球弁は,空気分離装置,LNG貯蔵,配送および輸送,航空宇宙,石油化学および医療産業で使用されています.極端な低温で 最も厳しい環境で低温球弁は,常に高流量,密閉,エネルギー効率,長期使用寿命を示す必要があります.

デザインの特徴:

このバルブは,確実に漏れ率を提供するために動作する必要があります.-500C以下の使用が推奨されるバルブは,操作者と幹シールを冷たい温度から分離する拡張キャプネットで設計されています..

バルブが閉ざされた状態にあるとき,バルブの中央腔に閉じ込められた低温液体は,異常な温度上昇の場合,ガス化される.穴内の圧力が上昇するコリンク冷凍球弁は,球体の幹スロットと上流面の両方に開口孔を持つ単方向設計です.上昇圧がバルブに閉じ込められないようにする誤った設置を防ぐために,各バルブは流れ方向の矢印でマークされています.

幹の主要シールとベアリングは,これらのパーツを低温から保ち,吹き出し防止の幹設計を提供するために,拡張幹の包装端に近い場所に位置しています.幹のパッケージに自己調整を提供する生体積の幹包装は,拡張の上部に含まれています.バルブは,サービスメディアと反応するすべての油脂を除去するために特別に清掃されます.

低温球弁は浮遊型またはトランニオン型球体,横入り型または上入り型ボディデザインで利用可能である.座席と密着材は,漏れ率と逃逸性排出の最も厳しい要求を満たすために設計され選択されます.異なる材料で作られたバルブボディは,さまざまな温度に適しています.高密度の座席と密封物により,コリンク冷凍球弁は,196°C以下で動作することができます.

材料の選択:

一般的な鋼は低温下で冷たい脆さを表す.バルブの作業温度に適したボディ材料を選択することが重要です.車両材料の最低作業温度については,次の表を参照してください.低温材料は,標準要件に従って低温衝撃試験を受けなければならない.

-100°C未満の作業温度のバルブでは,ボディ,キャップ,幹,ボール,座席は,粗末な加工後,冷凍処理が必要であり,パッケージ,ガスケット,また,ボルトとナッツは低温条件に適した材料で作られる..

契約の要件に従って,低温で動作トルク,密封性能,その他の指標を試験するために冷凍試験を行うことができる.

構造設計と機械加工と製造の特徴

特徴クリオジェニックボールバルブ:
拡張型キャップ

幹と球の通気孔

一方向流量

圧力を解き放つため,幹と球の通気孔

生体積の幹包装

減速操作

低温素材の選択肢
API607 による防火
アンチスタティック装置
防爆幹

ギア操作またはアクチュエータ利用可能

選択可能 ISO 15848 による低排出量パッケージング

適用される基準クリオジェニックボールバルブ:
a) 設計・製造:API 6D,BS 5351,API 608,ISO 17292,MSS SP-72

(b) 防火:API 607,API 6FA
(c) 面対面:API B1610, API 6D,EN 558,DIN 3202
d) 端接続:ASME B16.5EN 1092,JIS B2220,ASME B1625
試験と検査:API 6D,EN 12266,API 598
